Lab 1.10 Registrasi Lisensi Mikrotik

Cara Registrasi Lisensi Mikrotik :

1. Koneksikan PC Mikrotik nya dengan PC lainnya atau Laptop anda menggunakan kabel UTP.
2. Buka Winbox (Jika belum punya Winbox silakan download Winbox disini)
3. Login ke Mikrotik menggunakan Winbox.

4. Di halaman utama Winbox “RouterOs Welcome” dengan berita  router anda tidak memiliki key dan router akan di stop dalam waktu 23 jam 50 menit.
5. Di halam Utama Winbox klik  “System” dan klik “Licence”
6. Kemudian klik "Import Key" dan pilih file lisensi level 6 yang ada di folder ISO tadi
7. Router  now? klik “OK” maka router akan restart dan disconnect.
8. Login lagi ke Mikrotik nya via Winbox, buka menu System --> License --> Maka akan muncul tampilan bahwa Mikrotik sudah berhasil diregistrasi dengan lisensi level 6.

Selamat sekarang Mikrotik Anda lisensi nya sudah menjadi level 6. Anda dapat mencoba menyeting Mikrotik PC anda ini dengan Tutorial Mikrotik Indonesia yang ada di blog ini. Selamat mencoba :)

Read more »

MUM EUROPE ON MARCH 30 - 31, 2017

https://web.facebook.com/permalink.php?story_fbid=1194589063961720&id=1146974095389884

General Information

MikroTik is happy to announce MikroTik User Meeting in Milan (Italy), Italy, March 30 - 31, 2017

Purpose of the Meeting

MikroTik Router operating system and software offer a new and exciting alternative to traditional brand name router solutions. This will be a meeting that will present strategies for deploying new and innovative MikroTik RouterOS and RouterBoard hardware applications.

Entry Price

Entry price:
- Without lunch and license: FREE
- With lunch and license: USD 50

Dates of Events

MUM conference will take place on March 30 - 31, 2017

Language

Official language English

Meeting Venue

Information on where MUM takes place is in the accommodation section

Internet Access

There is wireless Internet access available, it's free of charge.

Who Should Attend

• Corporate network engineers
• Internet Service Providers
• Companies with MikroTik related products and services

What Attendees Will Learn

• Where and how MikroTik RouterOS is being used
• New plans for enterprise routing applications
• Innovative ideas and strategies
• New opportunities for MikroTik products and services

Guest Lectures

See agenda please

Insurance

Please, note that organizers cannot provide any type of insurance for participants. Participants of the Symposium are recommended to arrange individual insurance.

Visa

Symposium participants are kindly suggested to contact the appropriate embassy in their countries to check whether an entry visa is required

If other kind of Visa is required, please contact a local travel agent to organize the trip. Mikrotik will not provide any assistance or invitations for obtaining a visa

Delegate Identification

Admission to meeting sessions and other events will be permitted only to those wearing the official meeting badge (name tag) that will be generated at online registration. Print the badge before your travel, and bring it with you when arriving at Check-In

We reserve the right to refuse registration and admission to any person without assigning any reason

Gifts

Only people who actually attend the MUM presentations are qualified for Free licenses and T-shirts, if offered. Availability is limited, first come/first serve.

For exhibitors

You are able to reserve an exhibitor table space to present your MikroTik related products at the MUM. You will be provided with a table, with two chairs and one power strip. If you don't want to use the table, you can build your stand not bigger than the area occupied by the table and chairs. Contact sales[at]mikrotik.com for more info

Guest Presentations

Focus of the user meeting is a comprehensive range of talks about using MikroTik products in various environments and applications. Furthermore, space will be provided for resellers and consultants to put up their own stand or host a discussion table.

MikroTik is the organizer of these events, providing the users with an opportunity get together and learn more from each other.

Following the success of prior MUMs, we cordially invite proposals of presentations to the MUM. Presentations are welcome from users of MikroTik software and hardware who wish to share their knowledge and experience of using MikroTik products for various networking needs.

Topics

We are looking for contributions about the following topics.

• Wireless networking
• User authentication and accounting
• Dynamic routing
• Network design
• Bandwidth management and QoS
• Security
• Systems Administration and Networks
• Any other MikroTik related topic

Submitting Contributions

Registration and submission of contributions is via e-mail to support[at]mikrotik.com. For participating in the Call for Papers, you will have to submit a short abstract, as well as a detailed description. To have the presentation at the MUM and qualify for the bonus from MikroTik, you will also need to submit slides for your talk to be put on the wiki page.

Length of the Contributions

The abstract should summarize the planned content of the talk in a precise and succinct way. We do not place a limit on its length. Please include full name(s) and a short description about the presenter(s).

The talks should take no more than 60 minutes, in order to allow some time for questions and for preparing the stage for the following speaker. Shorter presentations are possible, please let us know approximate time you would require, you can specify this when registering for the MUM

We can accept longer contributions in special cases; we ask for a justification for the longer extent in this case.

We will publish presentation slides only in PDF format and therefore ask you to refrain from using animations.

Contributions are selected based on their content by a program committee. Please understand that we cannot accept all contributions, depending on the number and quality of the submissions.

Your presentations, technology demos, reseller booths, and other proposals are as always welcome (contact training@mikrotik.com)

Cancellations

In case you have paid to MikroTik for your participation at the MUM and you need to cancel it, a written notice should be sent in by e-mail to sales@mikrotik.com at least one month prior the MUM. Refund for MUM participation fee can be made in the form of credit for RouterOS license purchases. There is no refund for MUM participation fee paid if cancellation is received less than one month before the MUM.

Read more »

Mesothelioma

Mesothelioma is a type of cancer that most often starts in the covering of the lungs (pleural mesothelioma) but can also start in the abdomen (peritoneal mesothelioma). Here is information on symptoms and causes (including asbestos), tests and scans to diagnose mesothelioma, treatment including surgery, chemotherapy and radiotherapy, and current research. Information on living with mesothelioma includes coping with your diagnosis, and managing when you have advanced disease .,

Read more »

Lab 1 point to point

Assalamu'alaikum Wr. Wb.

Kali ini saya akan memposting tentang materi point to point yang berkaitan dengan pelajaran jaringan nirkabel, berikut penjelasannya :

Topologi :

Tujuan :

• Dapat mengetahui cara konfigurasi point to point
• Dapat mengetahui mode - mode yang ada pada wireless router

Peralatan :

• RouterBoard
• Laptop or PC
• UTP cable
• Wifi network
• Switch

Konfigurasi RouterBoard1 ( AP )

1. Disable kan semua adapter pada laptop/PC kecuali adapter ethernet.

2. Buka aplikasi winbox, kemudian masuk dengan menggunakan mac address.

3. Setelah berhasil masuk winbox, kemudian pilih menu tab "new terminal"

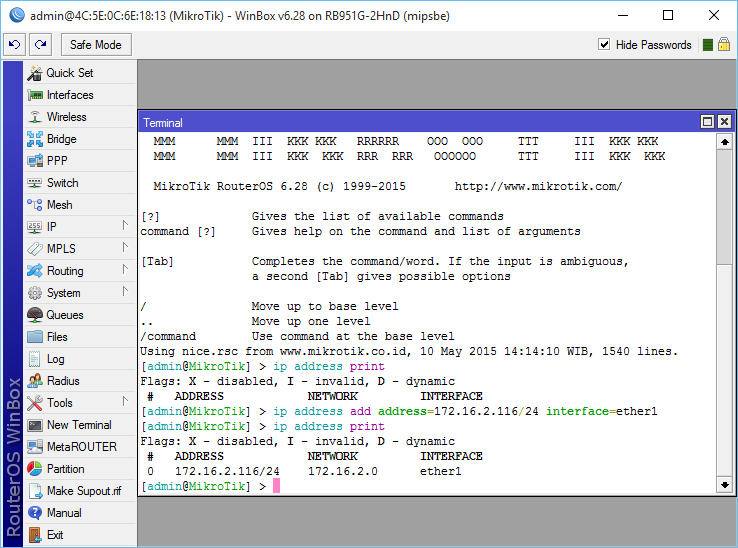

4. Kemudian tambahkan ip address pada RB1 untuk interfaces ether1.

5. Setelah itu tambahkan ip firewall nat pada RB1.

6. Kemudian tambahkan DNS pada RB1.

7. Kemudian tambahkan ip route gateway pada RB1.

8. Lakukan ping ke google untuk mengetes koneksi pada RB1.

9. Kemudian buka menu tab "wireless" pada aplikasi winbox di RB1.

10. Kemudian klik interfaces wlan1, lalu pilih tanda ceklis untuk mengaktifkan interfaces.

11. Setelah itu double klik pada interfaces wlan yang sudah enable.

12. Kemudian pilih menu tab wireless, lalu ubah settingan pada RB1, jika sudah klik apply lalu ok.

13. Kemudian tambahkan ip address pada interfaces wlan1.

Konfigurasi RouterBoard2 ( station )

1. Buka aplikasi winbox, lalu bika menu tab "wireless" pada RB2.

2.  Kemudian klik interfaces wlan1, lalu pilih tanda ceklis untuk mengaktifkan interfaces.

3. Setelah itu double klik pada interfaces wlan yang sudah enable.

4. Kemudian pilih menu tab wireless, lalu pilih scan untuk mencari SSID yang dituju.

5. Pilih SSID yang telah dibuat pada RB1, kemudian klik connect untuk menguhubungkan.

6. Apabila sudah terhubung dengan SSID pada RB1, maka settingan interfaces wireless akan berubah     otomatis

7. Setelah itu klik apply kemudian ok.

8. Akan terlihat huruf  "R" pada interface wlan1 yang menandakan bahwa sudah terhubung.

9. kemudian buka menu tab "new terminal".

10. Kemudian tambahkan ip address pada RB2 untuk interfaces ether1.

15. Setelah itu tambahkan ip firewall nat pada RB2.

16. Kemudian tambahkan DNS pada RB2.

17. Kemudian tambahkan ip route gateway pada RB2.

18. Lakukan ping ke google untuk mengetes koneksi pada RB2.

19.  Lakukan ping ke RB1 utuk mengetes koneksi.

20. Lakukan ping dari RB1 ke RB2 untuk mengetes koneksi.

Konfigurasi client RB1

1. Tambahkan ip address pada interface ether2 di RB1.

2. Kemudian tambahkan ip address pada computer client dari RB1.

3. Lakukan test koneksi dari computer client1 ke RB1 dan RB2.

Konfigurasi client RB2

1. Tambahkan ip address pada interface ether2 di RB2.

2. Kemudian tambahkan ip address pada computer client dari RB2.

3. Lakukan test koneksi dari computer client2 ke RB1 dan RB2.

Kesimpulan

point to point adalah salah satu komputer/perangkat yang disambungkan ke satu perangkat/komputer saja baik menggunakan perangkat wireless maupun menggunakan kabel LAN saja.

Terima Kasih

Wassalamualaikum wr wb

Read more »

Lab 2 Point to Multi Point

kali ini saya akan memposting bagaimana cara Analisa Kebutuhan Windows Server 2003, berikut penjelasannya :

Point to Multipoint Adalah satu komputer/perangkat yang dapat di sambungkan ke banyak komputer/perangkat dan biasanya jaringan ini digunakan pada area hotspot ataupun pada warnet. karena dari 1server di sebar ke beberapa client.

Tujuan :

• Untuk mengetahui cara akses point to multipoint via RouterBoard Mikrotik

Peralatan :

• 3 RouterBoard Mikrotik
• 3 Laptop/PC
• 5 Kabel UTP
• 1 Switch
• Jaringan Wi-Fi

Langkah -langkah:

Konfigurasi RouterBoard1  Access Point

1. Disable-kan semua jaringan kecuali Ethernet/LAN tetap Enable

2. Buka WinBox connect menggunakan Mac Address

3. Klik System, lalu Reset Configuration untuk mengatur ulang RouterBoard

4. Ceklis pada kotak box "No Default Configuration", lalu pilih Reset Configuration

5. Klik Yes untuk me-reboot

6. Klik Ok dan program Winbox otomatis berhenti

7. Buka program Winbox lagi, masuk menggunakan Mac Address, lalu Klik Connect

8. Pada sesi dibawah ini, tambahkan IP Address pada ether1, disini saya menggunakan subnet mask /24

9. Jika sudah selanjutnya tambahkan Ip route gateway

10. Tambahkan Ip Dns pada Mikrotik, disini saya menggunakan dns google

11. Jangan lupa menambahkan ip firewall pada Mikrotik

12. Jika sudah menambahkan cara- cara diatas coba ping google.com

13. Enable kan wlan1 dengan cara Klik wlan1, lalu Klik Ceklis

14. Jika sudah di Enable, lalu Double-Click pada wlan1

15. Klik Menu Wireless pada Interface wlan1

16. Pada sesi dibawah ini, Ubah Mode, Band, Channel Width, dan Frequency seperti gambar dibawah ini

17. Tambahkan Ip address untuk interface wlan1, agar mudah mengkoneksikannya

18. Jangan lupa menambahkan Ip Address pada ether2

Konfigurasi RouterBoard2 sebagai Stasion

1. Buka program Winbox masuk dengan Mac Address

2. Enable kan wlan1 dengan cara Klik wlan1, lalu Klik Ceklis

3. Pada sesi dibawah ini, Ubah Mode, Band, Channel Width, dan Frequency seperti gambar dibawah ini. Jika sudah Klik Scan..

4. Pada Sesi ini, Connect Wi-Fi dengan nama SSID yang sudah dibuat di RouterBoard1

5. Jika sudah melakukan hal yang diatas, langsung saja klik Apply dan OK

6. Wi-Fi otomatis langsung connect

7. Tambahkan Ip Address pada interface wlan1 agar terhubung, dns disini saya menggunakan dns google ,dan route

8. Lakukan perintah dibawah untuk cek apakah sudah benar..

9. Jangan lupa menambahkan ip firewall pada Mikrotik

Konfigurasi RouterBoard3 sebagai Station

1. Buka WinBox connect menggunakan Mac Address

2. Enable kan wlan1 dengan cara Klik wlan1, lalu Klik Ceklis

3. Jika sudah di Enable, Double-Klik wlan1 untuk konfigurasi

4. Klik menu Wireless dan atur Wirelessnya seperti dibawah ini, lalu klik Scan

5. Pilih SSID yang menjadi Akses Point, lalu klik Connect

6. Wi-Fi otomatis langsung connect

7. Tambahkan Ip address untuk interface wlan1

8. Jika sudah selanjutnya tambahkan Ip route gateway

9. Tambahkan Ip Dns pada Mikrotik, disini saya menggunakan dns google

10. Jangan lupa menambahkan ip firewall pada Mikrotik

Konfigurasi Client1 dengan RouterBoard1 ( pembuktian )

1. Atur Ip Static pada Ethernet, Tambahkan IP sesuai IP Address wlan1 di RouterBoard1

2. Status pada Ethernet IPv4 otomatis Internet Access

3. Lakukan pembuktian dengan cara ping ke website, dan wlan1 yang ada di RouterBoard 1, 2, dan 3

4. Cek pada Wireless untuk melihat apa saling terkoneksi ke Akses point atau tidak

Konfigurasi Client2 dengan RouterBoard2 sebagai pembuktian

1. Pertama-tama lakukan pembuktian dengan cara ping ke gateway dan website

2. Atur Ip Static pada Ethernet, Tambahkan IP sesuai IP Address wlan1 di RouterBoard2

3. Lakukan pembuktian dengan ping ke website, Client1 dan wlan1 yang ada di RouterBoard 1 dan 2

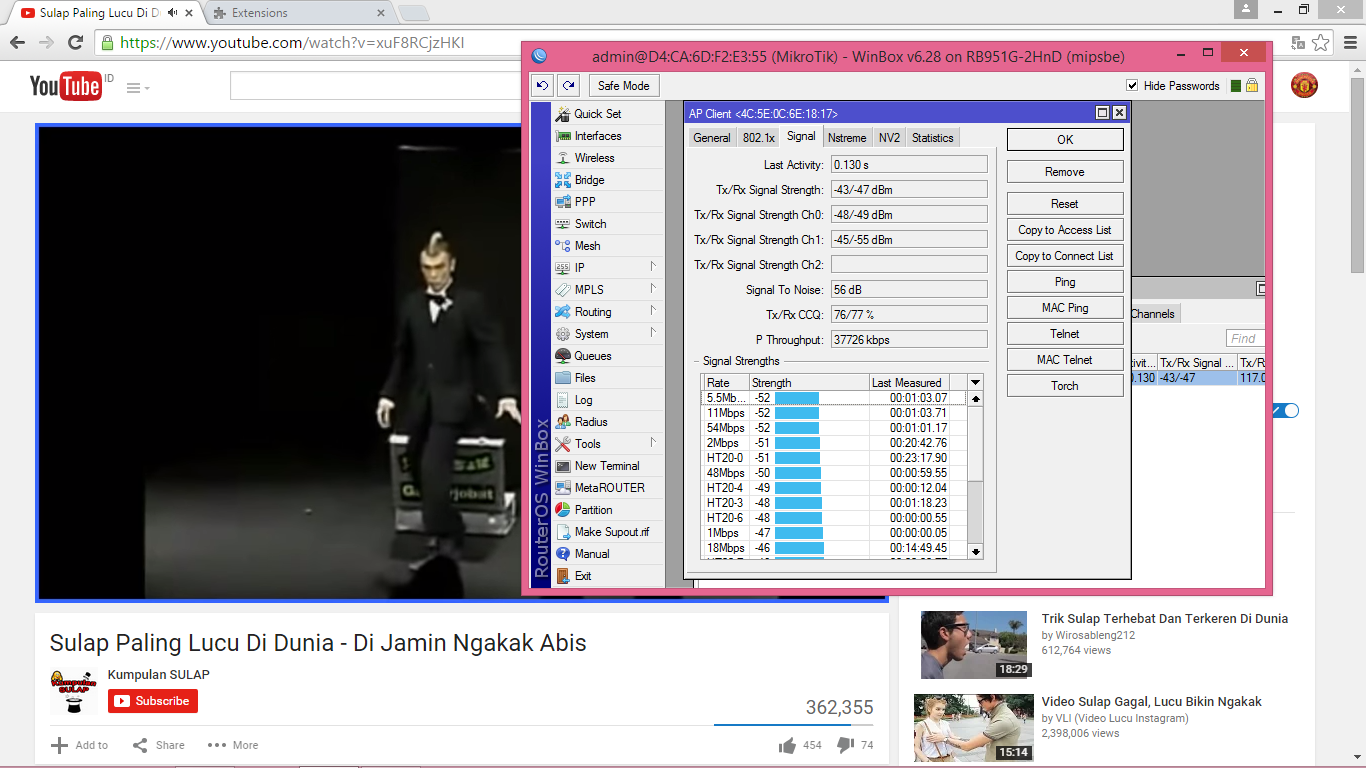

4. Lakukan pembuktian selanjutnya dengan cara menonton video/mendownload atau Speed Test

Konfigurasi Client3 dengan RouterBoard3 ( pembuktian )

1. Pertama-tama lakukan pembuktian dengan cara ping ke gateway dan website

2. Atur Ip Static pada Ethernet, Tambahkan IP sesuai IP Address wlan1 di RouterBoard3

3. Status pada Ethernet IPv4 otomatis Internet Access

 4. Lakukan pembuktian selanjutnya dengan cara menonton video/mendownload atau Speed Test

Terima Kasih

Wassalamualaikum wr wb
