Lab 1.5 Setting koneksi internet MikroTik via LAN

Tujuan :

• Dapat mengetahui cara mengkonfigurasi interface
• Dapat mengetahui cara mengubah interface menjadi switch
• Dapat mengetahui cara setting enable dan disable interface
• Dapat mengetahui cara setting koneksi internet pada MikroTik roterboard

Peralatan :

• RouterBoard
• Laptop or PC
• UTP cable
• switch

Disable semua adapter kecuali adapter ethernet

Mengubah nama pada interfaces

Buka aplikasi winbox kemudian pilih simbol "..."

Pilih mac address agar bisa masuk kedalam aplikasi

Kemudian klik connect agar dapat terhubung dengan aplikasi

Berhasil masuk winbox, kemudian pilih menu tab "new terminal"

Ketikkan interface print untuk melihat interfaces

Kemudian ubah nama pada interfaces ether1 dan ether 2

Ketikkan interface print untuk melihat interfaces yang sudah diubah tadi

Disable and enable interfaces pada MikroTik routerboard

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikkan interface print untuk melihat interfaces

Ketikkan perintah interface disable ( ether yang mau di disable ) untuk mendisable ethernet

Ketikkan interface print untuk melihat interfaces apakah sudah terdisable dari hasil tadi

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikkan interface print untuk melihat interfaces

Ketikkan perintah interface enable ( ether yang mau di enable ) untuk enablekan  ethernet

Ketikkan interface print untuk melihat interfaces apakah sudah ter-enable dari hasil tadi

Mengubah interfaces menjadi switch pada MikroTik routerboard

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikkan interface print untuk melihat interfaces

Ketikkan perintah interface enable ( ether yang mau di enable ) untuk enablekan  ethernet

Ketikkan interface print untuk melihat interfaces apakah sudah ter-enable dari hasil tadi

Mengubah interface ether 3,4,5 menjadi switch

Ketikkan interface ethernet print untuk melihat interfaces apakah sudah menjadi switch dari hasil tadi

Konfigurasi ip address pada MikroTik routerboard

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikan perintah ip address print untuk melihat ip address

Kemudian tambahkan ip address pada interfaces publik dan local

Ketikan perintah ip address print untuk melihat ip address yang sudah di tambahkan

Menambahkan ip gateway pada MikroTik routerboard

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikan perintah ip address print untuk melihat ip address

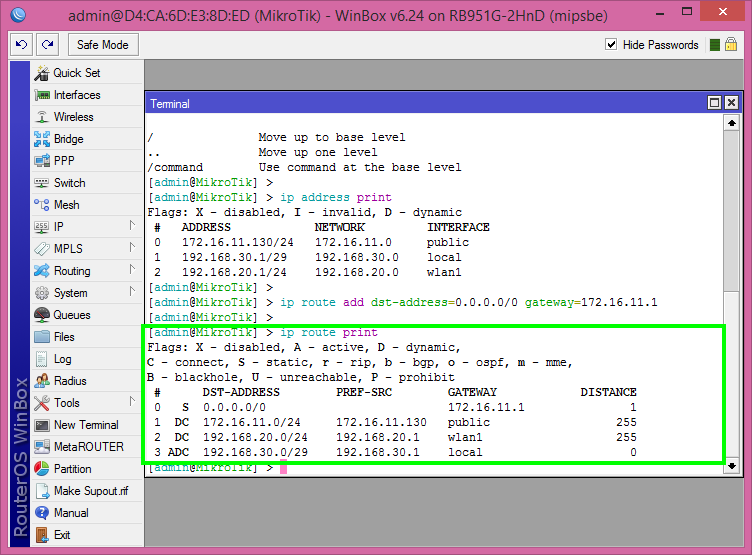

Ketikkan perintah ip route add dst-address=0.0.0.0/0 gateway=ip_gateway untuk menambahkan ip gateway

Ketikkan perintah ip route print untuk melihat ip gateway yang sudah ditambahkan

Menambahkan DNS server

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikkan perintah ip dns set servers=202.43.178.245 allow-remote-requests=yes untuk menambahkan ip dns

Ketikkan perintah ip dns print untuk melihat ip dns yang sudah ditambahkan

Menambahkan firewall

Pilih menu tab "new terminal" pada MikroTik routerboard

Ketikkan perintah ip firewall nat add chain=srcnat out-interfaces=public action=masquerade untuk menambahkan firewall

Ketikkan perintah ip firewall nat print untuk melihat ip dns yang sudah ditambahkan

Pengetesan pada client

Setting ip address pada client sesuai dengan ip address pada interface local

Lakukan ping ke gateway local

Coba lakukan ping untuk mengecek sudah terkoneksi atau tidak
